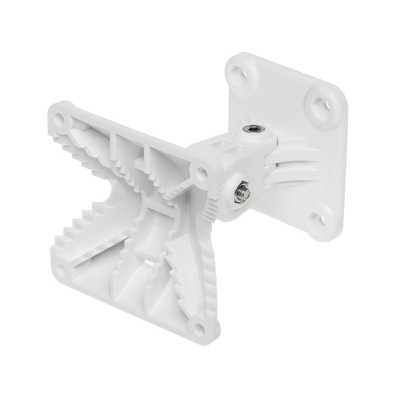

پایه دیواری پیشرفته میکروتیک QMP Mikrotik QMP

پایه دیواری پیشرفته میکروتیک QMP؛ کنترل دقیق‌تر جهت آنتن

در اجرای لینک‌های وایرلس، همیشه مسئله اصلی قدرت فرستنده یا بهره آنتن نیست. گاهی تجهیزات کاملاً سالم‌اند، اما پس از نصب مشخص می‌شود زاویه قرارگیری رادیو با مسیر ارتباط هماهنگ نیست. در چنین شرایطی، پایه‌ای که امکان اصلاح دقیق جهت را فراهم کند، می‌تواند از بازکردن مجدد اتصالات و تغییر محل نصب جلوگیری کند.

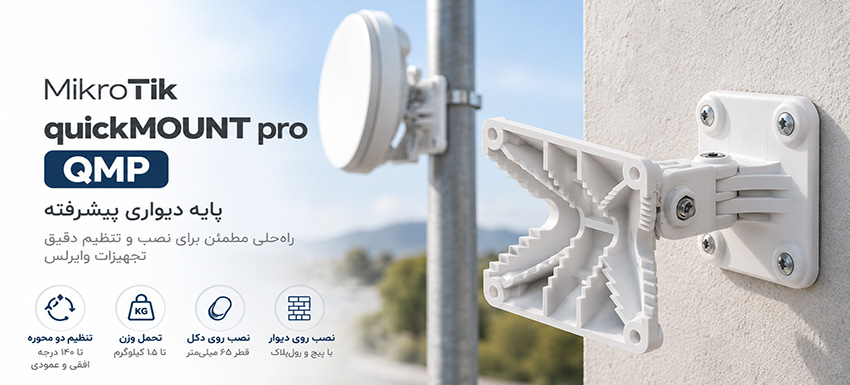

پایه دیواری پیشرفته میکروتیک QMP با نام quickMOUNT pro برای رفع همین محدودیت طراحی شده است. این قطعه مکانیکی امکان نصب و تنظیم آنتن‌های کوچک نقطه‌به‌نقطه و سکتور را روی دیوار یا دکل فراهم می‌کند.

تفاوت QMP در شیوه تنظیم است

مهم‌ترین ویژگی این پایه، امکان تغییر زاویه در دو صفحه افقی و عمودی است. میکروتیک محدوده چرخش 140 درجه را برای هر دو جهت اعلام کرده است.

این قابلیت به نصاب اجازه می‌دهد پس از اتصال پایه، جهت آنتن را با موقعیت فرستنده یا گیرنده مقابل هماهنگ کند؛ بدون آنکه برای هر اصلاح کوچک، محل اتصال اصلی را تغییر دهد.

روی بخش تنظیم زاویه، مقیاس درجه‌بندی‌شده قرار گرفته است. وجود این نشانه‌ها، تنظیم مجدد یا مقایسه موقعیت آنتن پیش و پس از سرویس را آسان‌تر می‌کند.

البته درجه‌بندی پایه جایگزین بررسی واقعی کیفیت سیگنال، تراز لینک و ابزارهای عیب‌یابی وایرلس نیست.

نصب روی دیوار؛ بدون محدودشدن به گیره رادیو

در ساختمان‌هایی که امکان نصب مستقیم رادیو روی دکل وجود ندارد، می‌توان QMP را به دیوار متصل کرد.

بازوی نگهدارنده، فاصله مناسبی میان سطح نصب و محل اتصال تجهیزات ایجاد می‌کند و فضای موردنیاز برای تغییر زاویه را در اختیار نصاب قرار می‌دهد.

این ویژگی هنگام نصب تجهیزات نزدیک لبه ساختمان، دیوارهای جانبی و نقاطی که جهت لینک با سطح دیوار هم‌راستا نیست، اهمیت بیشتری پیدا می‌کند.

بااین‌حال، نوع دیوار و مقاومت آن تعیین می‌کند از چه پیچ و رول‌پلاکی استفاده شود. نصب روی سطح سست یا مصالح نامناسب می‌تواند پایداری کل مجموعه را کاهش دهد.

از دکل قطور تا گیره کوچک‌تر

پایه QMP تنها یک پایه دیواری نیست. با استفاده از بست و رابط مناسب می‌توان آن را روی لوله یا دکل نیز نصب کرد.

قطر بخش نگهدارنده 35 میلی‌متر است و طبق مشخصات رسمی، پایه قابلیت اتصال به لوله‌هایی با قطر حداکثر 65 میلی‌متر را دارد.

بنابراین در پروژه‌هایی که قطر دکل با گیره اصلی آنتن هماهنگ نیست، quickMOUNT pro می‌تواند نقش رابط مکانیکی را ایفا کند.

پیش از نصب، باید قطر واقعی لوله، وضعیت بست و میزان فضای آزاد برای چرخش آنتن بررسی شود.

آیا QMP برای هر آنتنی مناسب است؟

میکروتیک سری SXT، تجهیزات OmniTIK و آنتن‌های دارای اتصال دکلی سازگار را از کاربردهای QMP معرفی کرده است.

با استفاده از رابط همراه پایه، امکان اتصال بعضی تجهیزات دارای گیره کوچک میکروتیک نیز فراهم می‌شود.

اما سازگاری تنها به شکل اتصال محدود نیست. وزن دستگاه، موقعیت مرکز ثقل و سطح آنتن در برابر باد نیز باید در نظر گرفته شوند.

حداکثر وزن مجاز تجهیزات روی این پایه 1.5 کیلوگرم است. بنابراین استفاده از آنتن‌های بزرگ‌تر یا سنگین‌تر، حتی با امکان اتصال فیزیکی، لزوماً انتخاب ایمنی نیست.

مقاومت مکانیکی در شرایط واقعی

جنس بدنه QMP کامپوزیت پلیمری اختصاصی anvilNITE است. این ماده برای ایجاد ساختاری سبک و مقاوم در پایه‌های نصب میکروتیک استفاده می‌شود.

حداکثر بار باد اعلام‌شده برای این محصول 100 نیوتن است. بااین‌حال، این عدد به‌تنهایی تضمین‌کننده مقاومت مجموعه نصب‌شده در تمام شرایط جوی نیست.

ارتفاع دکل، سطح روبه‌باد آنتن، کیفیت بست‌ها و نحوه مهار کابل‌ها در پایداری تجهیزات نقش دارند.

بهتر است پس از تنظیم نهایی زاویه، اتصالات کاملاً محکم شوند و کابل شبکه نیز بدون کشش اضافی به دستگاه برسد.

اقلام همراه؛ تفاوت نسخه معمولی و LHG

بسته استاندارد QMP شامل پایه quickMOUNT pro و رابط نصب آن، بست فلزی قابل تنظیم 50 تا 70 میلی‌متر، چهار پیچ خودکار و چهار رول‌پلاک دیواری 6×30 میلی‌متری است.

میکروتیک نسخه جداگانه‌ای با نام QMP-LHG نیز عرضه می‌کند که برای تجهیزات LHG طراحی شده است.

در دیتاشیت سازنده، پیچ‌های M6×20 و مهره‌های قفل‌شونده M6 مخصوص نسخه LHG معرفی شده‌اند و نباید آن‌ها را بدون بررسی جزو اقلام قطعی QMP معمولی ثبت کرد.

رادیو، آنتن، کابل شبکه و تجهیزات الکترونیکی نیز همراه این پایه ارائه نمی‌شوند.

انتخاب QMP براساس نوع نصب

پایه میکروتیک quickMOUNT pro مدل QMP با قابلیت تنظیم زاویه در دو محور، برای نصب دقیق تجهیزات وایرلس طراحی شده است. جدول زیر تناسب این پایه را با روش‌های مختلف نصب و محدودیت‌های کاربردی آن بررسی می‌کند.

جایی که QMP ارزش خود را نشان می‌دهد

مزیت پایه QMP زمانی آشکار می‌شود که نصاب پس از نصب اولیه، به تغییر و اصلاح جهت آنتن نیاز پیدا کند. تنظیم دو‌محوره و درجه‌بندی آن، این فرایند را ساده‌تر و قابل‌کنترل‌تر می‌سازد.

در نتورک شاپ بهتر است QMP را به‌عنوان پایه‌ای برای نصب دقیق تجهیزات وایرلس معرفی کنیم، نه صرفاً نسخه‌ای گران‌تر از QM. معیار خرید باید نیاز به تنظیم زاویه، وزن آنتن و شرایط محل نصب باشد.
