رادیو وایرلس NanoStation M5؛ اتصال دو نقطه بدون کابل‌کشی زمینی

فرض کنید دو ساختمان در یک محوطه صنعتی به شبکه مشترک نیاز دارند، اما کابل‌کشی میان آن‌ها هزینه‌بر است یا عبور کابل از مسیر موجود امکان‌پذیر نیست. در چنین پروژه‌ای، به‌جای ایجاد مسیر فیزیکی جدید می‌توان از یک ارتباط وایرلس جهت‌دار استفاده کرد؛ به‌شرط آنکه دید رادیویی مناسب میان دو نقطه وجود داشته باشد.

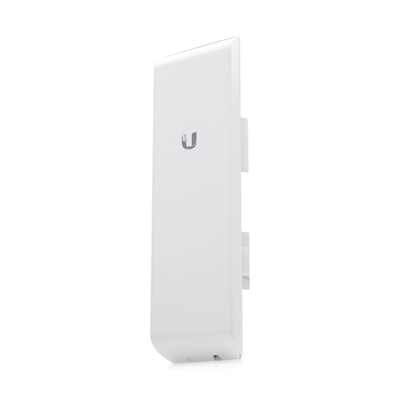

رادیو وایرلس NanoStation M5 یوبیکیوتی با پارت نامبر NSM5 یکی از تجهیزات شناخته‌شده خانواده airMAX M برای اجرای این نوع ارتباط است. طراحی کشیده، آنتن داخلی و بدنه مناسب فضای باز باعث شده این مدل در شبکه‌های ساختمانی، کارگاهی و ارتباطات مشترکان کاربرد داشته باشد.

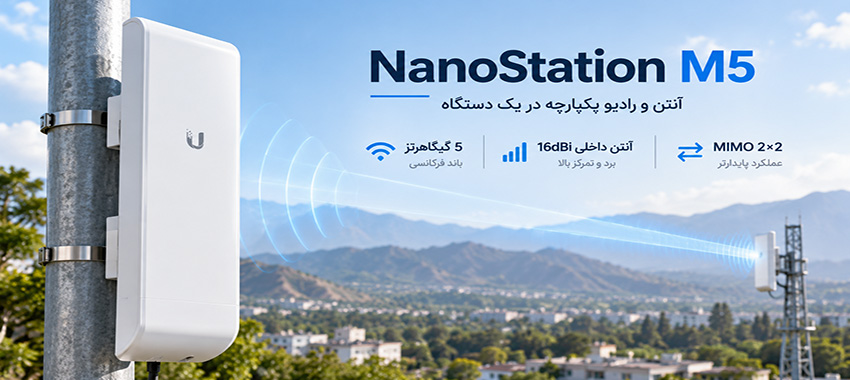

آنتن و رادیو در یک مجموعه

وایرلس NanoStation M5 برای کارکرد خود به آنتن خارجی جداگانه نیاز ندارد. آنتن جهت‌دار درون بدنه قرار گرفته و بهره آن در مشخصات رسمی بین 14.6 تا 16.1 دسی‌بل ایزوتروپیک اعلام شده است؛ به همین دلیل معمولاً از این مدل با عنوان NanoStation M5 شانزده دسی‌بل یاد می‌شود.

آنتن از پلاریزاسیون دوگانه خطی استفاده می‌کند و با فناوری MIMO امکان بهره‌گیری از دو جریان ارتباطی را فراهم می‌سازد.

این طراحی برای تمرکز انرژی رادیویی در جهت موردنظر مناسب است، اما نباید آن را با یک اکسس‌پوینت همه‌جهته برای پوشش کامل اطراف ساختمان اشتباه گرفت.

عملکرد رادیویی NanoStation M5 در باند 5 گیگاهرتز

رادیو وایرلس NSM5 در باند 5 گیگاهرتز کار می‌کند و مطابق دیتاشیت، محدوده فرکانسی کلی آن 5170 تا 5875 مگاهرتز است.

تمام این فرکانس‌ها الزاماً در هر کشور یا روی هر نسخه فریم‌ور قابل استفاده نیستند. انتخاب کانال باید با مقررات محلی و محدودیت‌های منطقه‌ای دستگاه هماهنگ باشد.

این رادیو از استانداردهای 802.11a/n و فناوری اختصاصی airMAX بهره می‌برد. حداکثر توان ارسال اعلام‌شده 27 دسی‌بل‌میلی‌وات است؛ هرچند مقدار واقعی به نرخ مدولاسیون و تنظیمات مجاز بستگی دارد.

فناوری airMAX با زمان‌بندی ارسال داده، به مدیریت بهتر ارتباطات چندمشترکی کمک می‌کند. برای استفاده از مزایای آن، سازگاری تجهیزات دو سمت شبکه ضروری است.

نقش NanoStation M5 در معماری شبکه

این دستگاه تنها برای اتصال دو ساختمان به یکدیگر نیست. می‌توان از آن به‌عنوان یک سمت لینک نقطه‌به‌نقطه یا به‌عنوان تجهیزات سمت مشترک در شبکه نقطه‌به‌چندنقطه استفاده کرد.

در لینک نقطه‌به‌نقطه معمولاً دو رادیوی سازگار روبه‌روی یکدیگر نصب و تنظیم می‌شوند. در ساختار چندمشترکی نیز چند دستگاه سمت کاربر به یک اکسس‌پوینت مرکزی مناسب متصل خواهند شد.

برد نهایی، عدد ثابتی نیست. ارتفاع نصب، دید مستقیم، ناحیه فرزنل، نویز فرکانسی و پهنای کانال همگی بر پایداری و سرعت ارتباط تأثیر دارند.

دو پورت شبکه؛ امکان اتصال کاربردی‌تر

رادیو یوبیکیوتی NanoStation M5 اصلی دارای دو پورت اترنت 10/100 مگابیتی است. وجود پورت دوم می‌تواند در بعضی پروژه‌ها برای اتصال تجهیز شبکه دیگر کاربرد داشته باشد.

این مدل قابلیت PoE خروجی قابل‌فعال‌سازی نرم‌افزاری روی پورت ثانویه را نیز ارائه می‌دهد؛ اما استفاده از آن به بررسی دقیق ولتاژ، مصرف دستگاه مقصد و محدودیت‌های تغذیه نیاز دارد.

از طرف دیگر، هیچ‌یک از پورت‌ها گیگابیتی نیستند. بنابراین حتی اگر ارتباط رادیویی ظرفیت بالاتری داشته باشد، سرعت عبوری از یک پورت اترنت به محدودیت 100 مگابیتی آن وابسته خواهد بود.

مدیریت از طریق airOS

سیستم‌عامل اختصاصی airOS امکان تنظیم حالت کاری رادیو، آدرس شبکه، توان ارسال، فرکانس و سایر پارامترهای ارتباطی را فراهم می‌کند.

ابزار airView نیز برای مشاهده وضعیت طیف فرکانسی و شناسایی منابع احتمالی نویز در نظر گرفته شده است.

پردازنده Atheros با فرکانس 560 مگاهرتز، حافظه رم 64 مگابایت و حافظه فلش 8 مگابایت، سخت‌افزار این مدل را تشکیل می‌دهند.

این مشخصات برای نسل دستگاه قابل‌قبول‌اند، اما هنگام انتخاب تجهیزات برای لینک‌های پرترافیک امروزی باید محدودیت‌های آن‌ها بررسی شود.

نصب در فضای باز و محتویات بسته NanoStation M5

بدنه دستگاه از پلی‌کربنات مقاوم‌شده در برابر اشعه فرابنفش ساخته شده و ابعاد آن 294×31×80 میلی‌متر است. وزن حدود 400 گرم نیز نصب روی پایه یا دکل را ساده‌تر می‌کند.

محدوده دمای کاری طبق اطلاعات سازنده از منفی 30 تا مثبت 75 درجه سانتی‌گراد اعلام شده است.

برق دستگاه از طریق Passive PoE تأمین می‌شود. بسته استاندارد کارخانه شامل رادیو، آداپتور PoE با خروجی 24 ولت 0.5 آمپر، کابل برق و بست یا متعلقات نصب روی دکل است. در نمونه‌های استوک باید موجودبودن اقلام به‌صورت جداگانه بررسی شود.

مصرف برق خود دستگاه حداکثر 8 وات است و نباید آن را مستقیماً به هر منبع PoE با ولتاژ نامشخص متصل کرد.

NanoStation M5 در کدام پروژه انتخاب مناسبی است؟

رادیو وایرلس NanoStation M5 برای ایجاد ارتباط بی‌سیم میان ساختمان‌ها و اتصال مشترکان به شبکه کاربرد دارد. جدول زیر میزان تناسب این دستگاه را با پروژه‌های مختلف و محدودیت‌های آن بررسی می‌کند.

انتخاب فنی NanoStation M5، نه صرفاً انتخاب یک مدل آشنا

رادیو آنتن NanoStation M5 همچنان می‌تواند در توسعه یا تعمیر شبکه‌هایی که از تجهیزات airMAX M استفاده می‌کنند، ارزش عملی داشته باشد. آنتن داخلی، نصب نسبتاً ساده و دو پورت شبکه از ویژگی‌های کاربردی آن هستند.

بااین‌حال، برای پروژه‌های جدیدی که به پهنای باند بالاتر یا امکانات نسل AC نیاز دارند، مقایسه با تجهیزات جدیدتر ضروری است.

در نتورک شاپ بهتر است این رادیو براساس نیاز واقعی لینک، فاصله دو نقطه، شرایط فرکانسی و سازگاری با تجهیزات موجود انتخاب شود؛ زیرا کیفیت یک ارتباط وایرلس بیش از نام دستگاه، به طراحی و اجرای درست آن وابسته است.
