رادیو وایرلس میکروتیک LDF 5؛ از یک دیش افست معمولی تا یک لینک ارتباطی قدرتمند

گاهی مهم‌ترین بخش یک سیستم وایرلس، قطعه‌ای است که اصلاً برای شبکه ساخته نشده است!

دیش‌های افست که بیشتر با دریافت شبکه‌های تلویزیونی شناخته می‌شوند، ساختاری دارند که می‌توان از آن برای متمرکز کردن امواج رادیویی نیز استفاده کرد. میکروتیک با طراحی LDF 5 این قابلیت را به یک راهکار ارتباطی تبدیل کرده است؛ رادیویی کوچک که به‌جای داشتن دیش اختصاصی، در محل فید یک بازتابنده افست سازگار قرار می‌گیرد.

رادیو وایرلس میکروتیک LDF 5 با کد RBLDF-5nD، برای ارتباطات بیرونی در باند 5 گیگاهرتز طراحی شده و از فناوری 2×2 MIMO بهره می‌برد.

دیش افست؛ قطعه‌ای که نقش تازه‌ای پیدا می‌کند

در سیستم‌های ارتباطی، استفاده از بازتابنده پارابولیک یکی از روش‌های تمرکز امواج در جهت مشخص است. LDF 5 از همین اصل استفاده می‌کند.

این دستگاه دارای آنتن داخلی با بهره 9dBi است؛ اما هنگام قرارگیری در موقعیت صحیح دیش افست، بازتابنده می‌تواند بهره مجموعه را به شکل قابل‌توجهی افزایش دهد.

طبق اعلام میکروتیک، استفاده از دیش مناسب با قطر حداکثر 100 سانتی‌متر می‌تواند بهره آنتن مجموعه را به 33dBi برساند.

این مقدار ثابت و تضمین‌شده برای همه دیش‌ها نیست؛ شکل بازتابنده، محل فید و دقت نصب در نتیجه نهایی تأثیر دارند.

چرا اندازه کوچک میکروتیک LDF 5 اهمیت دارد؟

رادیو  LDF 5 برخلاف بسیاری از تجهیزات وایرلس دوربرد، فاقد بازتابنده بزرگ همراه دستگاه است.

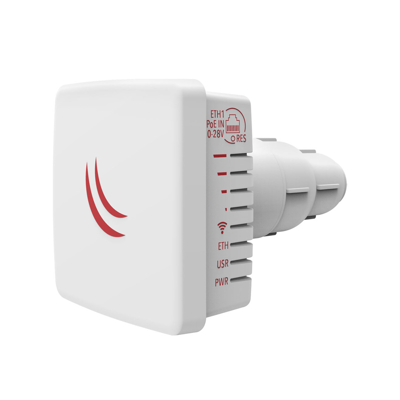

ابعاد 84×84×115 میلی‌متری آن باعث می‌شود حمل، انبارداری و نصب خود رادیو ساده‌تر باشد. این ویژگی به‌خصوص در پروژه‌هایی ارزشمند است که دیش مناسب از قبل در محل وجود دارد.

برای نصب، می‌توان از نگهدارنده افست استاندارد با قطر 40 میلی‌متر استفاده کرد؛ مشروط بر اینکه موقعیت و زاویه فید با ساختار بازتابنده هماهنگ باشد.

این طراحی، هزینه حمل رادیو را کاهش می‌دهد؛ هرچند تهیه و نصب دیش همچنان بخشی از هزینه پروژه خواهد بود.

آنچه داخل بدنه کوچک LDF 5 قرار دارد

با وجود طراحی ساده ظاهری، این دستگاه یک رادیوی کامل دارای پردازنده، حافظه، سیستم‌عامل و رابط شبکه است.

به کمک RouterOS می‌توان تنظیمات فرکانسی، امنیت بی‌سیم، آدرس‌دهی و وضعیت ارتباط را مدیریت کرد.

بااین‌حال، مجوز Level 3 و توان سخت‌افزاری دستگاه باید در انتخاب نقش آن در شبکه لحاظ شوند.

بدون دیش هم کار می‌کند؛ اما هدف طراحی چیز دیگری است

آنتن داخلی LDF 5 امکان ایجاد ارتباط بی‌سیم بدون بازتابنده را نیز فراهم می‌کند.

بااین‌حال، زاویه پوشش 60 درجه و بهره 9dBi داخلی، شرایط کاملاً متفاوتی نسبت به استفاده همراه با دیش ایجاد می‌کنند.

برای ارتباطات کوتاه می‌توان عملکرد دستگاه را بدون دیش بررسی کرد، اما فاصله‌ای مانند 200 متر نباید بدون محاسبه لینک و آزمایش محیطی تضمین شود.

ارزش واقعی این طراحی زمانی آشکار می‌شود که رادیو در محل کانون مناسب دیش قرار بگیرد و انرژی رادیویی در مسیر ارتباط متمرکز شود.

نکته‌ای مهم درباره فرکانس و نسخه‌های بازار

نسخه بین‌المللی LDF 5 در محدوده 5150 تا 5875 مگاهرتز فعالیت می‌کند و از استانداردهای 802.11a/n پشتیبانی می‌کند.

در مقابل، نسخه US دارای محدودیت کارخانه‌ای فرکانسی است که امکان حذف آن وجود ندارد.

بنابراین هنگام خرید باید کد دقیق محصول و الزامات قانونی فرکانس در محل نصب بررسی شوند.

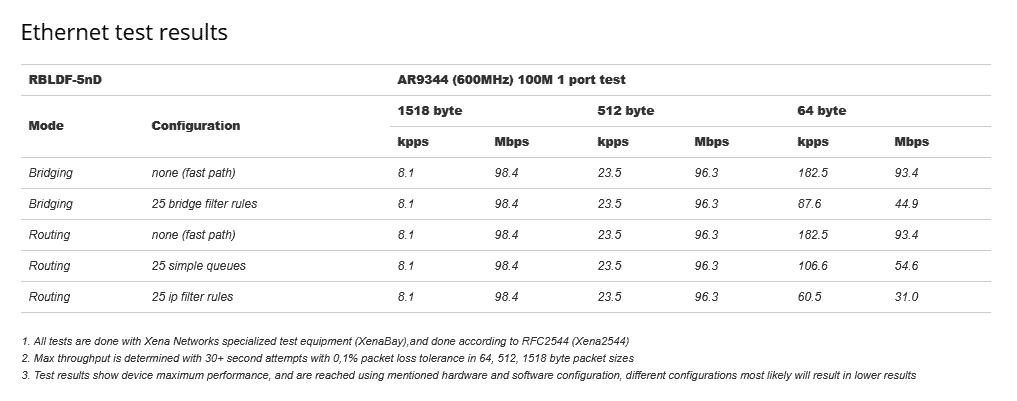

LDF 5 همچنین یک پورت Fast Ethernet دارد؛ در نتیجه نباید نرخ اسمی 300Mbps وایرلس را با ظرفیت واقعی انتقال داده از پورت شبکه برابر دانست.

از بالای دکل تا شبکه کاربر

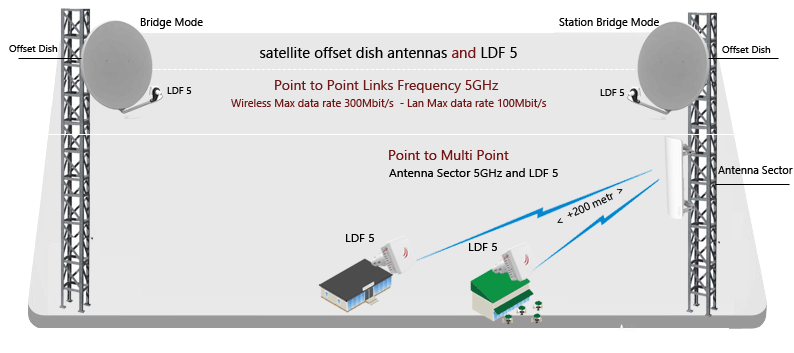

کاربردهای این دستگاه شامل لینک‌های نقطه‌به‌نقطه و استفاده به‌عنوان CPE در شبکه‌های نقطه‌به‌چندنقطه سازگار است.

تغذیه از طریق Passive PoE انجام می‌شود و مصرف برق حداکثر 6 وات است. بدنه دارای درجه حفاظت IP54 بوده و برای استفاده بیرونی معرفی شده است.

البته آب‌بندی کابل شبکه، استحکام دیش، تنظیم جهت و بررسی دید رادیویی همچنان ضروری هستند.

این دستگاه ارتباطی با دریافت سرویس ماهواره‌ای ندارد؛ صرفاً از شکل دیش افست به‌عنوان بازتابنده امواج وایرلس زمینی استفاده می‌کند.

وقتی یک انتخاب اقتصادی به طراحی صحیح وابسته است

جذابیت LDF 5 در بهره‌گیری از یک ایده ساده و کاربردی است: جدا کردن رادیو از بازتابنده بزرگ و استفاده از دیش افست سازگار.

این رویکرد می‌تواند در پروژه‌های مناسب، هزینه حمل و تأمین تجهیزات را کاهش دهد؛ اما کیفیت نهایی به انتخاب دیش و اجرای درست لینک وابسته است.

برای خرید رادیو وایرلس میکروتیک LDF 5 از نتورک‌شاپ، می‌توانید مشخصات این دستگاه را بررسی کرده و با توجه به فاصله ارتباط، تجهیزات سمت مقابل و نوع دیش موجود، انتخابی متناسب با نیاز پروژه داشته باشید.
