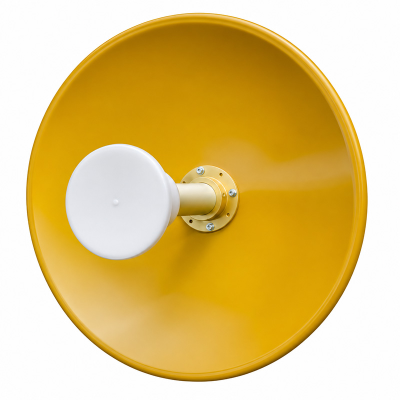

آنتن وایرلس دوآل آنرویو مدل HW5971-26.5D-HP HonorWave HW5971-26.5D-HP Dual Dish Antenna

آنتن وایرلس دوآل آنرویو مدل HW5971-26.5D-HP؛ راهکاری برای لینک‌های باند 7

انتخاب آنتن در یک لینک وایرلس فقط به این سؤال خلاصه نمی‌شود که «چند dBi بهره دارد؟». محدوده فرکانسی که آنتن برای آن طراحی شده، نوع پلاریزاسیون، زاویه انتشار و سازگاری آن با رادیو می‌توانند به همان اندازه در نتیجه نهایی پروژه مؤثر باشند. این موضوع زمانی اهمیت بیشتری پیدا می‌کند که قرار است از محدوده‌های فرکانسی بالاتر استفاده کنیم. آنتن وایرلس دوآل آنرویو مدل HW5971-26.5D-HP یکی از محصولات HonorWave برای چنین کاربردهایی است که با محدوده فرکانسی 5.9 تا 7.1 گیگاهرتز و بهره 26.5dBi برای ایجاد ارتباطات وایرلس جهت‌دار طراحی شده است.

آنتن HW5971-26.5D-HP؛ فراتر از باندهای متداول وایرلس

یکی از مهم‌ترین تفاوت‌های HW5971-26.5D-HP با بسیاری از دیش‌های متداول، محدوده فرکانسی آن است. این مدل بازه 5.9 تا 7.1GHz را پوشش می‌دهد و در گروه آنتن‌های مناسب تجهیزات وایرلس فرکانس بالا قرار می‌گیرد.

این ویژگی امکان استفاده از آنتن را در کنار رادیوهای سازگار با این محدوده فراهم می‌کند. البته پشتیبانی آنتن از یک بازه فرکانسی به معنای مجاز بودن استفاده آزادانه از تمام آن فرکانس‌ها نیست و مقررات فرکانسی محل اجرای پروژه نیز باید در نظر گرفته شود.

بهره 26.5dBi چه تأثیری بر لینک دارد؟

بهره یا Gain این مدل 26.5dBi است. این عدد نشان‌دهنده توانایی آنتن در متمرکز کردن انرژی رادیویی در جهت موردنظر است و نباید آن را با قدرت خروجی رادیو اشتباه گرفت.

در یک لینک واقعی، Gain آنتن تنها بخشی از محاسبات است. توان رادیو، حساسیت گیرنده، فاصله، تلفات کابل و کانکتورها و تلفات مسیر نیز باید در Link Budget در نظر گرفته شوند.

بنابراین نمی‌توان تنها بر اساس Gain اعلام کرد که HW5971-26.5D-HP دقیقاً چند کیلومتر ارتباط برقرار می‌کند.

ساختار Dual Polarization برای ارتباطات حرفه‌ای

آنتن HW5971-26.5D-HP از Dual Polarization پشتیبانی می‌کند. وجود دو پلاریزاسیون امکان استفاده از آنتن در کنار تجهیزات رادیویی سازگار با MIMO را فراهم می‌کند.

این مدل دارای دو کانکتور N-Female و امپدانس 50 اهم است. در نتیجه هنگام انتخاب رادیو، کابل و کانکتورها باید علاوه بر محدوده فرکانسی، ساختار RF تجهیزات نیز مورد توجه قرار گیرد.

VSWR این مدل نیز حداکثر 1.4:1 اعلام شده است که یکی دیگر از پارامترهای مهم RF آنتن محسوب می‌شود.

دیش 40 سانتی‌متری با طراحی جهت‌دار

قطر دیش HW5971-26.5D-HP حدود 40 سانتی‌متر است و وزن آن همراه با تجهیزات نگهدارنده در حدود 2 کیلوگرم اعلام شده است. ابعاد نسبتاً جمع‌وجور این مدل می‌تواند نصب آن را در بسیاری از پروژه‌ها ساده‌تر کند.

Beamwidth سه دسی‌بل آنتن در صفحات E و H حدود 6.2 درجه است. این مشخصه نشان می‌دهد که انرژی در محدوده نسبتاً متمرکزی منتشر می‌شود؛ بنابراین جهت‌دهی دقیق آنتن‌های دو سمت لینک اهمیت زیادی دارد.

نسبت Front-to-Back یا F/B این مدل نیز 30dB اعلام شده است.

طراحی مناسب برای نصب در فضای باز

تجهیزات لینک وایرلس معمولاً برای مدت طولانی روی پشت‌بام، دکل یا سازه‌های Outdoor نصب می‌شوند. به همین دلیل مقاومت مکانیکی و شرایط محیطی آنتن اهمیت زیادی دارد.

محدوده دمای عملیاتی HW5971-26.5D-HP از 40- تا 60+ درجه سانتی‌گراد اعلام شده و می‌تواند رطوبت نسبی تا 90 درصد را تحمل کند. همچنین حداکثر سرعت باد قابل تحمل برای آن 200 کیلومتر بر ساعت ذکر شده است.

با این وجود، مقاومت خود آنتن جایگزین نصب اصولی نیست. پایه، دکل، پیچ‌ها و سایر متعلقات باید متناسب با شرایط محیط نصب انتخاب شوند.

تنظیم دقیق؛ بخش مهم راه‌اندازی لینک

به دلیل جهت‌دار بودن آنتن، تنظیم صحیح دو سمت لینک نقش مستقیمی در نتیجه نهایی دارد. در مرحله اول می‌توان جهت تقریبی مقصد را مشخص کرد، اما Alignment نهایی بهتر است با استفاده از اطلاعات رادیو انجام شود.

در این مرحله تنها Signal Strength را معیار قرار ندهید. پارامترهایی مانند SNR، Noise Floor، نرخ Modulation، کیفیت لینک و Throughput واقعی اطلاعات دقیق‌تری درباره عملکرد ارتباط ارائه می‌کنند.

گاهی یک لینک سیگنال نسبتاً قدرتمندی دارد اما نویز زیاد یا انتخاب نامناسب کانال باعث کاهش ظرفیت واقعی آن شده است.

LOS و Fresnel همچنان اهمیت دارند

استفاده از فرکانس بالاتر، اصول پایه طراحی لینک را تغییر نمی‌دهد. دو سمت ارتباط باید شرایط مناسبی از نظر Line of Sight داشته باشند و وضعیت Fresnel Zone نیز بررسی شود.

ساختمان‌ها، درختان، سازه‌ها و عوارض زمین می‌توانند وارد مسیر انتشار شوند و کیفیت لینک را کاهش دهند. به همین دلیل برای پروژه‌های مهم، انجام Site Survey پیش از نصب توصیه می‌شود.

کاربردهای HW5971-26.5D-HP

ماهیت جهت‌دار و مشخصات RF این مدل، آن را برای لینک‌های Point-to-Point، ارتباطات Backhaul و سیستم‌های وایرلس سازگار با محدوده فرکانسی 5.9 تا 7.1GHz قابل استفاده می‌کند.

در صورت طراحی صحیح لینک می‌توان از ارتباط ایجادشده برای انتقال ترافیک شبکه میان ساختمان‌ها، سایت‌های صنعتی، دفاتر، انبارها و سایر نقاط مجزا استفاده کرد.

همچنین انتقال ترافیک دوربین‌های IP امکان‌پذیر است، اما تعداد دوربین‌ها و ظرفیت قابل انتقال را رادیو و Throughput واقعی لینک تعیین می‌کنند، نه Gain آنتن به‌تنهایی.

HW5971-26.5D-HP برای چه پروژه‌ای مناسب است؟

آنتن HW5971-26.5D-HP را باید یک آنتن تخصصی برای پروژه‌هایی دانست که تجهیزات رادیویی آنها در محدوده 5.9 تا 7.1 گیگاهرتز فعالیت می‌کنند و به یک آنتن جهت‌دار Dual با بهره 26.5dBi نیاز دارند.

پیش از خرید، بهتر است فاصله دو نقطه، وضعیت LOS و Fresnel، رادیوی مورد استفاده، نویز محیط و ظرفیت موردنیاز لینک بررسی شود.

در نتورک شاپ (فروشگاه شبکه هزاره) می‌توانید علاوه بر تهیه تجهیزات وایرلس، شرایط پروژه را پیش از انتخاب نهایی بررسی کرده و برای انتخاب ترکیب مناسب رادیو، آنتن و سایر تجهیزات لینک از مشاوره تخصصی مجموعه استفاده کنید.
