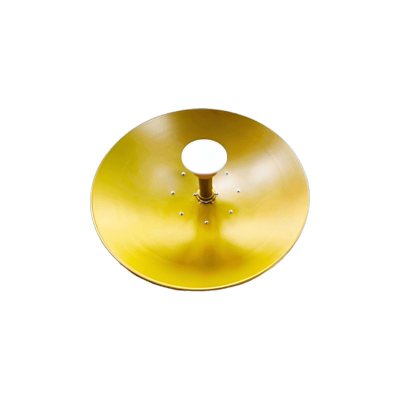

آنتن وایرلس آنرویو مدل HW4X-30D-HP با گین 30dBi HonorWave HW4X-30D-HP 30dBi X-Series Solid Dish Antenna for Mimosa C5x/B5x

HW4X-30D-HP؛ وقتی طراحی یکپارچه آنتن و رادیو مسیر اجرای لینک را ساده‌تر می‌کند

در اجرای یک لینک وایرلس، بخشی از کیفیت کار به تجهیزاتی مربوط می‌شود که شاید بعد از نصب دیگر دیده نشوند؛ نوع اتصال رادیو به آنتن، نحوه تنظیم دیش، استحکام نصب و انتخاب Gain متناسب با مسیر از همین موارد هستند. به همین دلیل انتخاب یک دیش صرفاً با مقایسه عدد Gain تصمیم کاملی نیست. آنتن HonorWave مدل HW4X-30D-HP از خانواده X-Series با بهره 30dBi، محصولی است که برای ایجاد لینک‌های Point-to-Point و استفاده در کنار رادیوهای ماژولار سازگار Mimosa طراحی شده است.

HW4X-30D-HP در خانواده X-Series چه جایگاهی دارد؟

برند HonorWave برای X-Series چندین دیش با Gainهای مختلف تولید کرده است. HW4X-30D-HP با Gain برابر 30dBi در میانه این خانواده قرار می‌گیرد؛ یعنی از مدل‌های 26.5 و 28.5dBi Gain بیشتری دارد، اما همچنان پایین‌تر از مدل‌های 31.5، 32.5 و 33.5dBi قرار می‌گیرد.

این تنوع به طراح شبکه اجازه می‌دهد به‌جای انتخاب خودکار قوی‌ترین دیش، آنتنی متناسب با Link Budget پروژه انتخاب کند.

Gain بیشتر می‌تواند انرژی RF را در Beam متمرکزتری هدایت کند، اما معمولاً حساسیت Alignment را نیز افزایش می‌دهد. بنابراین 30dBi زمانی ارزشمند است که محاسبات واقعی لینک استفاده از چنین بهره‌ای را توجیه کنند.

تفاوت مهم X-Series با یک آنتن معمولی

یکی از ویژگی‌های کلیدی X-Series، ارتباط آن با اکوسیستم رادیوهای ماژولار Mimosa C5x و B5x است.

C5x از ساختار Modular Twist-on استفاده می‌کند و HonorWave نیز X-Series را برای این ساختار ارائه کرده است. در چنین طراحی‌ای به‌جای اینکه آنتن و رادیو صرفاً دو تجهیز مستقل با مسیر RF متداول باشند، مجموعه‌ای یکپارچه‌تر برای اجرای لینک در اختیار نصاب قرار می‌گیرد.

این ویژگی هنگام خرید اهمیت زیادی دارد؛ زیرا HW4X-30D-HP را نباید با دیش‌های معمولی HonorWave که از کانکتورهای N-Female استفاده می‌کنند یکسان در نظر گرفت.

30dBi دقیقاً چه چیزی را نشان می‌دهد؟

گین برابر 30dBi به معنی قدرت خروجی 30dBm نیست.

رادیو انرژی RF را تولید می‌کند و آنتن وظیفه هدایت این انرژی در یک الگوی مشخص را بر عهده دارد. بنابراین افزایش Gain آنتن را نباید معادل افزایش توان فرستنده دانست.

در طراحی لینک باید Gain آنتن در کنار Tx Power، حساسیت گیرنده، Path Loss و سایر افت‌های سیستم در Link Budget محاسبه شود.

به همین دلیل نمی‌توان گفت HW4X-30D-HP مثلاً یک «آنتن 20 یا 30 کیلومتری» است. فاصله قابل دستیابی به مجموعه شرایط لینک وابسته است.

کجا می‌توان از HW4X-30D-HP استفاده کرد؟

سناریوی اصلی این محصول ارتباط Point-to-Point میان دو نقطه است.

اتصال دو ساختمان یک شرکت، ارتباط دفتر مرکزی با انبار، برقراری لینک میان ساختمان اداری و کارگاه یا ایجاد Wireless Backhaul میان دو سایت نمونه‌هایی از کاربرد آن هستند.

همچنین در صورتی که ظرفیت رادیو و طراحی لینک مناسب باشد، می‌توان ترافیک سیستم‌های نظارت تصویری و دوربین‌های IP را نیز از چنین لینکی عبور داد.

HW4X-30D-HP برای توزیع عمومی Wi-Fi در یک محیط طراحی نشده است؛ ماهیت Directional دیش برای تمرکز ارتباط میان نقاط مشخص است.

LOS تنها چیزی نیست که باید بررسی شود

دیدن آنتن سمت مقابل قدم مهمی است، اما کیفیت یک لینک وایرلس فقط به LOS وابسته نیست.

Fresnel Zone نیز باید بررسی شود. ساختمان، درخت، سازه فلزی یا عوارض طبیعی می‌توانند بخشی از این ناحیه را مسدود کنند و حتی در شرایطی که دو آنتن ظاهراً یکدیگر را می‌بینند، کیفیت ارتباط را کاهش دهند.

در پروژه‌های مهم، بررسی مسیر و Site Survey قبل از نصب می‌تواند از تغییر محل یا ارتفاع آنتن بعد از اجرا جلوگیری کند.

Alignment در دیش 30dBi اهمیت بیشتری پیدا می‌کند

در یک آنتن Directional، تنظیم دقیق جهت آنتن اهمیت زیادی دارد. هرچه Beam متمرکزتر باشد، خطای زاویه‌ای می‌تواند اثر بیشتری روی نتیجه داشته باشد.

بهتر است Alignment نهایی با اطلاعات واقعی رادیو انجام شود. Signal Strength نقطه شروع خوبی است، اما تنها معیار نیست.

SNR، Noise Floor، وضعیت RF Chainها، Modulation و Throughput واقعی نیز باید بررسی شوند. ممکن است Signal مناسبی داشته باشید ولی نویز بالا یا تنظیم نامناسب دیش مانع رسیدن لینک به ظرفیت مورد انتظار شود.

HW4X-30D-HP برای چه کسی انتخاب منطقی‌تری است؟

این مدل بیشتر برای پروژه‌ای قابل بررسی است که بر پایه یک لینک Directional و تجهیزات سازگار X-Series طراحی شده و محاسبات لینک نشان می‌دهد Gain حدود 30dBi انتخاب مناسبی است.

اگر لینک کوتاه است، استفاده از Gain بالا لزوماً مزیتی ایجاد نمی‌کند. در طرف مقابل، برای یک مسیر دشوار نیز انتخاب HW4X-30D-HP بدون Link Budget تصمیم مطمئنی نیست.

بنابراین هنگام خرید HW4X-30D-HP از نتورک شاپ (فروشگاه شبکه هزاره) بهتر است فاصله دو سایت، مدل رادیو، ارتفاع نصب، شرایط LOS و Fresnel، وضعیت نویز و پهنای باند مورد انتظار مشخص باشد. انتخاب حرفه‌ای یعنی آنتنی انتخاب شود که با طراحی لینک هماهنگ باشد؛ نه صرفاً مدلی که عدد بزرگ‌تری روی مشخصات آن نوشته شده است.
