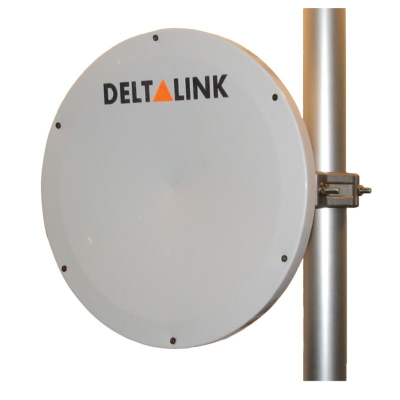

آنتن دیش دلتالینک مدل ANT-HP7036N Deltalink ANT-HP7036N Parabolic Dish Antenna

آنتن دیش دلتالینک ANT-HP7036N چگونه قوانین فیزیک را به نفع شبکه شما تغییر می‌دهد؟

در دنیای لینک‌های نقطه‌به‌نقطه (PTP)، هر 3 دسی‌بل بهره، فاصله مؤثر را دو برابر می‌کند. آنتن دیش دلتالینک مدل ANT-HP7036N با بهره خیره‌کننده 36 dBi، لینکی را ممکن می‌سازد که در آن، سیگنالی با توان 23 دسی‌بل‌میلی‌وات (200 میلی‌وات) از فرستنده، پس از طی 80 کیلومتر، همچنان با توانی بالاتر از آستانه حساسیت گیرنده‌های مدرن به مقصد می‌رسد.

اما این عددِ جذاب، یک چالش بزرگ با خود به همراه دارد: پهنای پرتو (Beamwidth) تنها 3 درجه. یعنی اگر این آنتن را روی دکلی در فاصله 50 کیلومتری نصب کنید، یک میلی‌متر خطا در زاویه نصب، نقطه تابش را صدها متر در مقصد جابه‌جا می‌کند. این دقیقاً همان جایی است که ANT-HP7036N را از یک آنتن معمولی به یک ابزار مهندسی دقیق تبدیل می‌کند.

مرزهای جدید در باند 6 گیگاهرتز؛ چرا فرکانس اهمیت دارد؟

بیشتر آنتن‌های دیش موجود در بازار، صرفاً برای باند 5.8 گیگاهرتز طراحی شده‌اند و در باند جدید 6 گیگاهرتز (5925 تا 7125 مگاهرتز) با افت بهره و افزایش VSWR مواجه می‌شوند. اما ANT-HP7036N با پهنای باند عملیاتی 5800 تا 7200 مگاهرتز، یکی از معدود آنتن‌های موجود در ایران است که از کل باند 6 گیگاهرتز پشتیبانی کامل می‌کند.

این ویژگی چه مزیتی برای شما دارد؟ باند 6 گیگاهرتز که اخیراً توسط مراجع تنظیم‌مقیاس جهانی برای لینک‌های نقطه‌به‌نقطه آزاد شده، پهناهای فرکانسی وسیع‌تری (تا 160 مگاهرتز کانال) ارائه می‌دهد که ترافیک‌های بالای 1 گیگابیت بر ثانیه را بدون تداخل با شبکه‌های وای‌فای شهری ممکن می‌سازد. با این آنتن، شما برای دریافت این پهنای باند جدید، نیازی به تعویض تجهیزات ندارید.

نبرد دو قطبش؛ چرا یک آنتنANT-HP7036N ، دو مغز متفاوت دارد؟

در نگاه اول، وجود دو کانکتور N-Female روی این دیش، ممکن است برای کاربران تازه‌کار کمی عجیب باشد. اما این دو پورت، بیانگر یک معماری هوشمندانه است:

• پورت اول (Vertical Polarization): وظیفه ارتباط اصلی را بر عهده دارد.
• پورت دوم (Horizontal Polarization): امکان پیاده‌سازی کامل MIMO 2x2 را فراهم می‌کند.

اما نکته‌ای که کمتر به آن پرداخته شده، قابلیت Redundancy یا پشتیبان‌گیری است. شما می‌توانید دو رادیوی مجزا را به این دو پورت متصل کنید و در صورت خرابی یکی، دیگری به‌صورت خودکار و بدون قطعی، لینک را حفظ کند. در پروژه‌های حیاتی نظیر برج‌های مخابراتی یا مراکز داده، این ویژگی، تفاوت بین یک شبکه‌ی قابل‌اعتماد و یک فاجعه‌ی عملیاتی است.

مهندسی دقیق ANT-HP7036N در برابر بلایای طبیعی

شاید برای شما جالب باشد که بدانید طراحی رفلکتور این آنتن بر اساس محاسبات توری سهموی (Parabolic Mesh) انجام شده است. این طراحی به‌جای استفاده از صفحات توپر، مزایای زیر را ارائه می‌دهد:

1. کاهش وزن: وزنی معادل 14.5 کیلوگرم در قطر 106 سانتی‌متر که نصب را روی دکل‌های بلند و سبک امکان‌پذیر می‌کند.
2. کاهش بار باد: برخلاف دیش‌های توپر که مانند یک بادبان عمل می‌کنند، طراحی مشبک این آنتن، ضریب درگ (Drag Coefficient) را تا 40٪ کاهش می‌دهد و آن را برای نصب در مناطق کویری و بادخیز با سرعت باد 180 کیلومتر بر ساعت کاملاً ایمن می‌کند.
3. مدیریت حرارت: در تابستان‌های گرم ایران که دمای سطح فلز به بالای 70 درجه می‌رسد، جریان هوا از میان حفره‌های مشبک، از تغییر شکل رفلکتور (که باعث تغییر زاویه پرتو می‌شود) جلوگیری می‌کند.

چرا نسبت جلو به عقب (F/B) به اندازه بهره مهم است؟ 58.7 دسی‌بل یعنی چه؟

در لینک‌های شهری با تراکم بالای آنتن، مشکل اصلی بهره بالا نیست؛ مشکل نویز از پشت و اطراف است. آنتن‌هایی با بهره بالا اما نسبت جلو به عقب پایین، مانند یک میکروفون حساس عمل می‌کنند که علاوه بر صدای هدف، تمام نویزهای محیط را نیز تقویت می‌کنند.

مقدار 58.7 دسی‌بل برای نسبت جلو به عقب در ANT-HP7036N به این معناست که سیگنال‌های ارسالی از پشت آنتن (سمتی که دیش به آن نگاه نمی‌کند)، بیش از 750 برابر ضعیف‌تر از سیگنال اصلی دریافت می‌شوند. این ویژگی، آنتن را به گزینه‌ای بی‌نظیر برای فرکانس‌های شلوغ باند 5 و 6 گیگاهرتز در شهرهای بزرگ تبدیل می‌کند، جایی که ده‌ها لینک دیگر در اطراف شما در حال فعالیت هستند.

نکات طلایی نصب ANT-HP7036N که در دفترچه راهنما نیست

بر اساس تجربه عملی نصب ده‌ها نمونه از این آنتن در پروژه‌های مختلف، سه نکته حیاتی وجود دارد که معمولاً نادیده گرفته می‌شود:

•  قانون 100 متری: برای لینک‌های بالای 30 کیلومتر، حتی 100 متر خطا در تعیین موقعیت جغرافیایی GPS مقصد، باعث می‌شود پرتو 3 درجه‌ای آنتن، کاملاً از هدف عبور کند. استفاده همزمان از GPS دقیق و نشانه‌روی نوری (با دوربین چشمی) اجباری است.
•  کیفیت کابل Feed: تضعیف در فرکانس 6 گیگاهرتز بسیار شدید است. استفاده از کابل‌های با تضعیف کمتر از 0.5 دسی‌بل بر متر (مانند کابل‌های نیم‌اینچی) و کوتاه‌تر از 1 متر، برای حفظ بهره مؤثر 36 dbi ضروری است. استفاده از کابل معمولی RG58 این آنتن را به یک آنتن 25 dBi تبدیل می‌کند.
• تنظیم زاویه Elevation در مسافت‌های طولانی: به دلیل انحنای زمین، برای لینک‌های بالای 50 کیلومتر، باید زاویه رأس (Elevation) را حدود 0.3 تا 0.5 درجه بالاتر از خط مستقیم تنظیم کنید تا سیگنال از اثرات فرسینل (Fresnel Zone) عبور کند.

جمع‌بندی نهایی؛ آنتن دیش ANT-HP7036N در یک نگاه

اگر به دنبال جمع‌بندی سریع و دقیق از آنتن ANT-HP7036N هستید، این جدول تمام اطلاعات کلیدی از بهره و برد تا مقاومت محیطی را در یک نگاه به شما ارائه می‌دهد.

کلام آخر

آنتن دیش دلتالینک ANT-HP7036N، یک محصول معمولی نیست؛ یک ابزار محاسباتی دقیق در قالب یک بشقاب آلومینیومی است. انتخاب این آنتن برای پروژه‌های سنگین و حیاتی، نشان از درک عمیق شما از مهندسی فرکانس و توانایی در مدیریت چالش‌های فیزیکی لینک‌های طولانی دارد.
