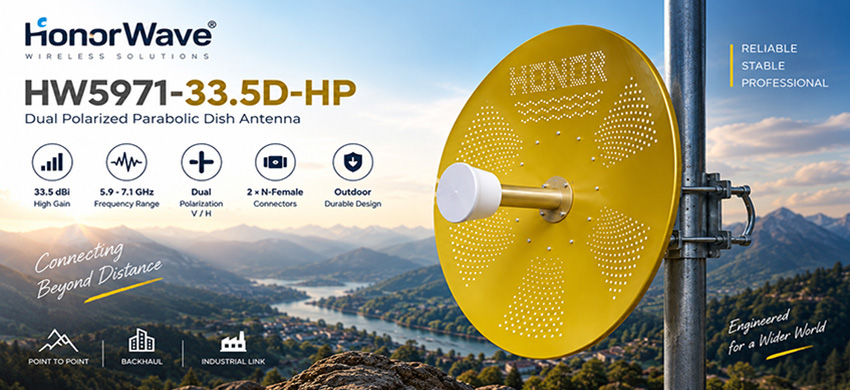

آنتن آنرویو مدل HW5971-33.5D-HP فرکانس 7 گیگاهرتز HonorWave HW5971-33.5D-HP 33.5dBi Dual Polarized Antenna

HW5971-33.5D-HP؛ وقتی طراحی دقیق لینک مهم‌تر از قدرت رادیو است

فرض کنید قرار است شبکه دو ساختمان یا دو سایت را در فاصله قابل‌توجهی به یکدیگر متصل کنید. اولین راه‌حل ممکن است استفاده از رادیوی قوی‌تر به نظر برسد، اما در یک لینک حرفه‌ای، توان رادیو تنها بخشی از ماجراست. نحوه هدایت انرژی، شرایط مسیر، میزان نویز، ارتفاع نصب و حتی چند درجه خطا در جهت آنتن می‌تواند نتیجه نهایی را تغییر دهد.

آنتن وایرلس دوآل آنرویو مدل HW5971-33.5D-HP دقیقاً برای جایی جالب می‌شود که طراحی لینک از انتخاب ساده یک رادیو فراتر می‌رود. دیش 90 سانتی‌متری، Gain برابر 33.5dBi و Beamwidth حدود 3.3 درجه نشان می‌دهد با یک آنتن جهت‌دار و متمرکز روبه‌رو هستیم؛ محصولی که برای استفاده صحیح از قابلیت‌های آن، طراحی و نصب دقیق به اندازه مشخصات فنی اهمیت دارد.

چرا برای بعضی لینک‌ها به دیش بزرگ‌تر نیاز داریم؟

در یک ارتباط وایرلس Point-to-Point، هدف این نیست که سیگنال در تمام جهات منتشر شود. انرژی RF باید تا حد امکان در جهت سایت مقابل متمرکز شود.

HW5971-33.5D-HP با Gain برابر 33.5dBi برای چنین کاربردی طراحی شده است. Gain بالا می‌تواند در طراحی لینک‌هایی که با افت مسیر بیشتری روبه‌رو هستند مفید باشد، اما نباید آن را با افزایش توان رادیو اشتباه گرفت.

آنتن توان RF جدیدی تولید نمی‌کند؛ بلکه نحوه انتشار و دریافت انرژی را در جهت مشخص متمرکز می‌کند. به همین دلیل انتخاب آنتن باید بخشی از محاسبات Link Budget باشد، نه تصمیمی که تنها براساس عدد dBi گرفته شود.

HW5971-33.5D-HP در چه پروژه‌هایی کاربرد دارد؟

ماهیت جهت‌دار این آنتن باعث می‌شود بیشتر در ارتباطات Point-to-Point مورد استفاده قرار گیرد.

اتصال شبکه دو ساختمان، ارتباط میان دفتر و انبار، ایجاد Wireless Backhaul، برقراری ارتباط بین سایت‌های صنعتی و انتقال ترافیک شبکه یا تصاویر دوربین‌های IP از جمله پروژه‌هایی هستند که می‌توان این مدل را برای آنها بررسی کرد.

البته ظرفیت واقعی چنین ارتباطی توسط آنتن به‌تنهایی تعیین نمی‌شود. مدل رادیو، Channel Width، مدولاسیون، شرایط فرکانسی و کیفیت کلی لینک در Throughput نهایی نقش دارند.

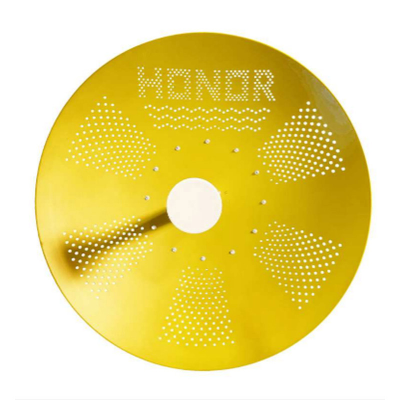

دیش 90 سانتی‌متری با Gain برابر 33.5dBi

یکی از تفاوت‌های قابل‌توجه مدل HW5971-33.5D-HP، استفاده از دیش 90 سانتی‌متری است. ابعاد بزرگ دیش در کنار طراحی آنتن امکان دستیابی به Gain بالای 33.5dBi و الگوی تشعشع متمرکز را فراهم می‌کند.

این ویژگی برای پروژه‌های حرفه‌ای مزیت محسوب می‌شود، اما از طرف دیگر باید فضای نصب، استحکام پایه و شرایط دکل نیز در نظر گرفته شود.

وزن مجموعه HW5971-33.5D-HP همراه Holder حدود 9.5 کیلوگرم است؛ بنابراین استفاده از یک پایه مستحکم و جلوگیری از حرکت آنتن در برابر باد اهمیت زیادی دارد.

زاویه 3.3 درجه؛ مزیت و چالش در کنار هم

زاویه تابش 3dB (Beamwidth) این مدل در دو صفحه حدود 3.3 درجه است. زاویه باریک به معنی تمرکز بیشتر الگوی آنتن در جهت موردنظر است.

اما همین ویژگی باعث می‌شود Alignment اهمیت بیشتری پیدا کند. چند درجه انحراف می‌تواند روی سطح سیگنال و کیفیت ارتباط تأثیر قابل‌توجهی داشته باشد.

برای همین پس از نصب اولیه، بهتر است Fine Alignment با مشاهده پارامترهایی مانند Signal Strength، SNR، Noise Floor، وضعیت RF Chainها و کیفیت Modulation انجام شود.

مدل HW5971-33.5D-HP امکان تنظیم دقیق حدود ±11 درجه در Azimuth و ±19 درجه در Elevation را نیز فراهم می‌کند.

Dual Polarization و دو مسیر RF

آنتن HW5971-33.5D-HP از Dual Polarization به صورت Vertical و Horizontal استفاده می‌کند و دارای دو کانکتور N-Female است.

این ساختار امکان اتصال به رادیوهای Dual Chain سازگار را فراهم می‌کند. در یک سیستم مناسب، استفاده از دو مسیر RF می‌تواند بخشی از طراحی برای دستیابی به ظرفیت و کیفیت بهتر ارتباط باشد.

البته برای رسیدن به نتیجه مطلوب، رادیوی مورد استفاده نیز باید از نظر محدوده فرکانسی، تعداد RF Chain و نوع اتصال با آنتن سازگار باشد.

فقط Signal قوی را معیار قرار ندهید

یکی از اشتباهات رایج هنگام راه‌اندازی لینک وایرلس این است که پس از مشاهده Signal مناسب، کار تمام‌شده تلقی شود.

دو لینک با Signal مشابه می‌توانند Throughput و پایداری کاملاً متفاوتی داشته باشند. میزان نویز محیط، SNR، تداخل فرکانسی، Modulation و اختلاف سطح سیگنال دو Chain نیز باید بررسی شوند.

بنابراین هدف نهایی فقط رسیدن به عدد Signal بالاتر نیست؛ بلکه باید یک لینک پایدار با ظرفیت واقعی مناسب پروژه ایجاد شود.

LOS و Fresnel Zone را جدی بگیرید

گین بالای آنتن نمی‌تواند مشکلات اساسی مسیر را جبران کند. وجود دید مستقیم یا Line of Sight بین دو سایت اهمیت زیادی دارد، اما LOS به‌تنهایی کافی نیست.

وضعیت Fresnel Zone نیز باید بررسی شود. درخت، ساختمان، ارتفاعات یا سایر موانع می‌توانند وارد این ناحیه شوند و کیفیت ارتباط را کاهش دهند؛ حتی اگر دو آنتن ظاهراً یکدیگر را ببینند.

به همین دلیل برای لینک‌های مهم و به‌خصوص مسیرهای طولانی، انجام Site Survey پیش از انتخاب نهایی تجهیزات توصیه می‌شود.

طراحی Outdoor برای نصب در شرایط مختلف

این مدل برای استفاده در محیط‌های Outdoor طراحی شده است. محدوده دمای کاری آن 40- تا 60+ درجه سانتی‌گراد اعلام شده و ساختار آن قابلیت تحمل باد تا حدود 200 کیلومتر بر ساعت را دارد.

با این حال مقاومت خود آنتن به معنی بی‌اهمیت بودن نحوه نصب نیست. استحکام دکل و بست‌ها، Grounding مناسب، حفاظت در برابر Surge و صاعقه و همچنین آب‌بندی اتصالات RF از نکات مهم در یک نصب حرفه‌ای هستند.

آیا HW5971-33.5D-HP برای پروژه شما مناسب است؟

گین بیشتر همیشه به معنی انتخاب بهتر نیست. برای یک لینک کوتاه یا مسیری که Link Budget مناسبی دارد، ممکن است استفاده از دیش کوچک‌تر و Gain پایین‌تر کاملاً کافی باشد.

HW5971-33.5D-HP زمانی انتخاب قابل بررسی‌تری است که شرایط پروژه واقعاً به Gain بالا، Beamwidth متمرکز و یک آنتن Dual جهت‌دار نیاز داشته باشد.

پیش از انتخاب بهتر است فاصله دو سایت، ارتفاع نصب، وضعیت LOS و Fresnel، میزان نویز، رادیوی مورد استفاده و پهنای باند موردنیاز مشخص شوند تا تجهیزات متناسب با شرایط واقعی لینک انتخاب شوند.
