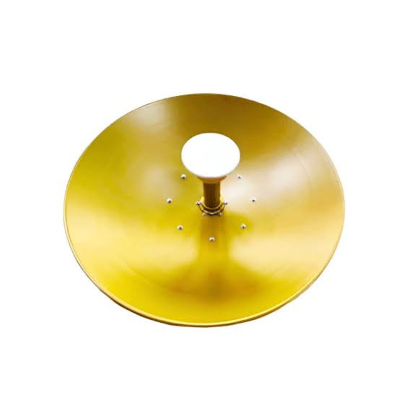

آنتن آنرویو مدل HW5971-30.5D-HP فرکانس 7 گیگاهرتز HonorWave HW5971-30.5D-HP Dual Polarized Parabolic Antenna

آنتن وایرلس دوآل آنرویو مدل HW5971-30.5D-HP؛ انتخابی قدرتمند برای لینک‌های حرفه‌ای باند 7

در یک لینک وایرلس حرفه‌ای، هدف فقط برقراری ارتباط میان دو نقطه نیست؛ لینک باید در شرایط واقعی نیز ظرفیت و پایداری مناسبی داشته باشد. افزایش فاصله، تلفات مسیر، تغییر شرایط جوی و وجود نویز می‌توانند حاشیه اطمینان یک ارتباط را کاهش دهند. در چنین پروژه‌هایی انتخاب آنتنی با Gain مناسب و الگوی تشعشعی متمرکز اهمیت بیشتری پیدا می‌کند. آنتن وایرلس دوآل آنرویو مدل HW5971-30.5D-HP با بهره 30.5dBi برای همین گروه از ارتباطات طراحی شده و با پشتیبانی از محدوده فرکانسی 5.9 تا 7.1 گیگاهرتز، گزینه‌ای قابل توجه برای ایجاد لینک‌های جهت‌دار و Point-to-Point حرفه‌ای محسوب می‌شود.

HW5971-30.5D-HP برای چه نوع لینکی طراحی شده است؟

این محصول از خانواده آنتن‌های پارابولیک جهت‌دار HonorWave است و برخلاف آنتن‌های Omni که برای پوشش یک محدوده وسیع استفاده می‌شوند، انرژی RF را روی مسیر مشخصی متمرکز می‌کند.

چنین ساختاری HW5971-30.5D-HP را برای ارتباط میان دو ساختمان، سایت‌های صنعتی، برج‌ها، مراکز اداری، انبارها و زیرساخت‌های Backhaul مناسب می‌کند.

البته آنتن به‌تنهایی یک لینک وایرلس ایجاد نمی‌کند و برای استفاده از آن به رادیوی سازگار با محدوده فرکانسی آنتن نیاز خواهیم داشت.

Gain برابر 30.5dBi چه مزیتی دارد؟

یکی از مهم‌ترین مشخصات HW5971-30.5D-HP بهره 30.5dBi آن است.

Gain بالاتر به این معنی نیست که آنتن توان بیشتری تولید می‌کند. آنتن توان RF تولیدشده توسط رادیو را در جهت مشخصی متمرکز می‌کند و همین موضوع می‌تواند در طراحی Link Budget و جبران بخشی از تلفات مسیر اهمیت داشته باشد.

به همین دلیل این مدل در پروژه‌هایی که نسبت به مدل‌های 26.5 یا 28.5dBi به Gain بیشتری نیاز دارند، قابل بررسی است.

بااین‌حال انتخاب آنتن صرفاً براساس بیشترین Gain روش درستی نیست؛ فاصله، رادیو، ارتفاع، Noise Floor، توان مجاز ارسال و شرایط مسیر باید هم‌زمان بررسی شوند.

Dual Polarization برای استفاده بهتر از لینک

مدل HW5971-30.5D-HP دارای ساختار Dual Polarization است و امکان استفاده از پلاریزاسیون افقی و عمودی را فراهم می‌کند.

وجود دو مسیر RF باعث می‌شود بتوان این آنتن را در کنار رادیوهای Dual و تجهیزات MIMO سازگار به کار گرفت. این ویژگی در لینک‌های مدرن که برای دستیابی به ظرفیت بالاتر از چند جریان رادیویی استفاده می‌کنند اهمیت زیادی دارد.

برای اتصال رادیو نیز دو کانکتور N-Female در نظر گرفته شده است.

چرا Alignment در این مدل اهمیت بیشتری دارد؟

با افزایش Gain در آنتن‌های پارابولیک معمولاً الگوی تشعشعی متمرکزتر می‌شود. این موضوع از یک طرف برای ایجاد یک لینک جهت‌دار مزیت محسوب می‌شود، اما از طرف دیگر دقت نصب را افزایش می‌دهد.

دو آنتن در دو سمت لینک باید با دقت نسبت به یکدیگر تنظیم شوند. حتی زمانی که ارتباط برقرار شده است، بهتر است Alignment فقط براساس مشاهده Signal Strength متوقف نشود.

SNR، Noise Floor، نرخ Modulation، کیفیت ارتباط و Throughput واقعی نیز باید بررسی شوند تا مشخص شود لینک در بهترین وضعیت ممکن قرار دارد.

دید مستقیم تنها بخشی از ماجراست

وجود Line of Sight یا LOS مناسب میان دو سمت لینک اهمیت زیادی دارد، اما دیدن آنتن مقصد به معنی ایده‌آل بودن مسیر نیست.

Fresnel Zone نیز باید تا حد امکان از موانعی مانند ساختمان، درخت، سازه‌های فلزی و عوارض زمین آزاد باشد.

در لینک‌های طولانی، محاسبه ارتفاع مناسب نصب و بررسی Fresnel می‌تواند تفاوت قابل توجهی در کیفیت نهایی ارتباط ایجاد کند.

کاربرد HW5971-30.5D-HP در شبکه‌های حرفه‌ای

یکی از کاربردهای اصلی این مدل ایجاد لینک‌های Point-to-Point است. برای مثال زمانی که لازم است شبکه دو ساختمان بدون کابل‌کشی مستقیم به یکدیگر متصل شود، می‌توان با انتخاب رادیو و آنتن مناسب یک Wireless Bridge ایجاد کرد.

انتقال ترافیک شبکه میان دفاتر، ارتباط کارخانه و انبار، اتصال سایت‌های صنعتی و ایجاد Backhaul وایرلس از دیگر کاربردهای قابل بررسی هستند.

همچنین می‌توان ترافیک سیستم‌های نظارت تصویری را از چنین لینکی عبور داد، اما تعداد دوربین‌های قابل انتقال مستقیماً به Throughput واقعی لینک و Bitrate دوربین‌ها بستگی دارد و نمی‌توان آن را فقط از روی Gain آنتن تعیین کرد.

باند 7 گیگاهرتز و انتخاب رادیوی مناسب

خانواده HW5971 برای محدوده فرکانسی بالاتر از باندهای رایج 5GHz طراحی شده است. بنابراین پیش از خرید باید بررسی شود که رادیوی موردنظر امکان کار در محدوده فرکانسی این آنتن را داشته باشد.

همچنین پشتیبانی فنی آنتن از یک فرکانس به معنی مجاز بودن استفاده آزاد از آن نیست. مقررات فرکانسی محل اجرای پروژه نیز باید پیش از راه‌اندازی بررسی شود.

اهمیت کابل و اتصالات RF

در یک سیستم حرفه‌ای، کیفیت لینک فقط به آنتن و رادیو محدود نمی‌شود. کابل RF، کانکتورها و نحوه آب‌بندی اتصالات نیز روی عملکرد نهایی تأثیر دارند.

به‌خصوص در فرکانس‌های بالا، استفاده از کابل نامناسب یا طول زیاد کابل می‌تواند باعث افزایش تلفات شود. به همین دلیل بهتر است فاصله میان رادیو و آنتن تا حد امکان کنترل شده و از کابل و کانکتور استاندارد استفاده شود.

آیا HW5971-30.5D-HP انتخاب مناسبی برای پروژه شماست؟

مدل HW5971-30.5D-HP برای پروژه‌ای مناسب است که به یک آنتن Dual، جهت‌دار و با Gain بالا برای ایجاد ارتباط Point-to-Point در محدوده فرکانسی سازگار نیاز دارد.

اما یک لینک حرفه‌ای قبل از خرید تجهیزات طراحی می‌شود. فاصله دو نقطه، LOS، Fresnel Zone، ارتفاع نصب، نویز محیط، ظرفیت موردنیاز و مشخصات رادیو باید در کنار یکدیگر بررسی شوند.

در نتورک شاپ (فروشگاه شبکه هزاره) می‌توانید علاوه بر تهیه تجهیزات وایرلس، برای انتخاب آنتن و رادیوی متناسب با شرایط واقعی پروژه از مشاوره تخصصی مجموعه استفاده کنید.
