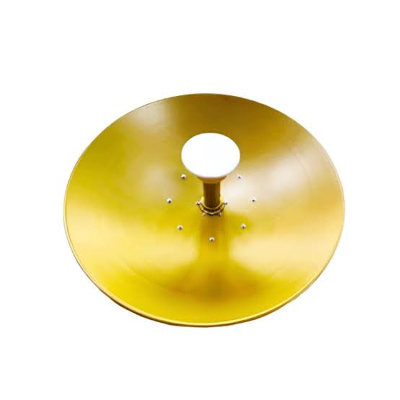

آنتن آنرویو مدل HW5971-28.5D-HP فرکانس 7 گیگاهرتز HonorWave HW5971-28.5D-HP 7GHz Antenna

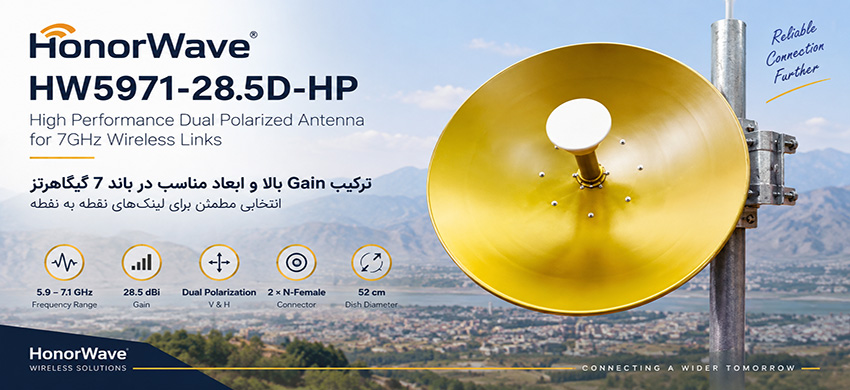

آنتن وایرلس دوآل آنرویو مدل HW5971-28.5D-HP؛ ترکیب Gain بالا و ابعاد مناسب در باند 7

در طراحی تجهیزات یک لینک وایرلس همیشه بزرگ‌ترین دیش یا بالاترین Gain بهترین انتخاب نیست. آنچه اهمیت دارد رسیدن به تعادلی میان قدرت دریافت سیگنال، ابعاد تجهیزات، شرایط نصب و نیاز واقعی لینک است. آنتن وایرلس دوآل آنرویو مدل HW5971-28.5D-HP با دیش 52 سانتی‌متری و بهره 28.5dBi دقیقاً در چنین موقعیتی قرار می‌گیرد؛ محصولی از HonorWave که برای محدوده فرکانسی 5.9 تا 7.1 گیگاهرتز طراحی شده و می‌تواند در لینک‌های وایرلس جهت‌دار و Point-to-Point مورد استفاده قرار گیرد.

HW5971-28.5D-HP چه تفاوتی ایجاد می‌کند؟

این مدل عضوی از خانواده آنتن‌های Broadband سری HW5971 است. طراحی Wide Band آن باعث می‌شود آنتن محدوده نسبتاً گسترده 5.9 تا 7.1GHz را پوشش دهد. بنابراین به‌جای محدود شدن به یک بخش کوچک از طیف، امکان استفاده از آن در کنار تجهیزات رادیویی سازگار با بخش‌های مختلف این محدوده وجود دارد.

البته رادیوی مورد استفاده نیز باید فرکانس موردنظر را پشتیبانی کند و مجاز بودن فرکانس انتخابی براساس مقررات محل اجرای پروژه بررسی شود.

بهره 28.5dBi؛ یک پله بالاتر برای لینک‌های جهت‌دار

گین این آنتن 28.5dBi است. وظیفه آنتن تولید توان بیشتر نیست؛ بلکه انرژی RF دریافتی از رادیو را در جهت مشخصی متمرکز می‌کند.

این ویژگی HW5971-28.5D-HP را برای پروژه‌هایی قابل بررسی می‌کند که در مقایسه با مدل‌های دارای Gain پایین‌تر به تمرکز بیشتری در مسیر ارتباط نیاز دارند.

بااین‌حال برد لینک را نمی‌توان فقط از عدد 28.5dBi مشخص کرد. توان رادیو، حساسیت گیرنده، فاصله، تلفات مسیر، ارتفاع نصب و نویز محیط همگی در Link Budget تأثیر دارند.

دیش 52 سانتی‌متری؛ تعادل بین اندازه و عملکرد

قطر این مدل حدود 52 سانتی‌متر است. افزایش قطر نسبت به مدل HW5971-26.5D-HP یکی از عواملی است که امکان دستیابی به Gain بالاتر و الگوی تشعشعی متمرکزتر را فراهم می‌کند.

وزن آنتن همراه با نگهدارنده حدود 3 کیلوگرم اعلام شده است. بنابراین همچنان با دیشی روبه‌رو هستیم که از نظر ابعاد و وزن برای بسیاری از نصب‌های Outdoor قابل مدیریت است.

Dual Polarization و دو مسیر RF

آنتن آنرویو مدل HW5971-28.5D-HP دارای Dual Polarization با پلاریزاسیون عمودی و افقی است. برای اتصال نیز دو کانکتور N-Female در اختیار قرار می‌گیرد.

وجود دو مسیر RF امکان استفاده از آنتن را همراه با رادیوهای Dual سازگار و سیستم‌های مبتنی بر MIMO فراهم می‌کند.

امپدانس آنتن 50 اهم و VSWR آن حداکثر 1.4:1 اعلام شده است. انتخاب کابل و کانکتور مناسب نیز برای جلوگیری از افزایش تلفات RF اهمیت دارد.

Beamwidth حدود 5.4 درجه چه اهمیتی دارد؟

پهنای پرتو 3dB این مدل در هر دو صفحه E و H حدود 5.4 درجه است. این زاویه نشان می‌دهد که HW5971-28.5D-HP یک آنتن کاملاً جهت‌دار است و انرژی را در مسیر نسبتاً باریکی متمرکز می‌کند.

این ویژگی برای Point-to-Point مطلوب است، اما در مقابل Alignment دو آنتن را مهم‌تر می‌کند. تنظیم نادرست می‌تواند باعث کاهش سطح و کیفیت سیگنال شود.

نسبت Front-to-Back این مدل نیز 40dB اعلام شده که نشان‌دهنده اختلاف قابل توجه میان تابش اصلی جلو و تابش پشت آنتن است.

شرایط Outdoor و مقاومت مکانیکی

آنتن‌های Point-to-Point معمولاً برای مدت طولانی در فضای باز باقی می‌مانند. محدوده دمای عملیاتی این مدل 40- تا 60+ درجه سانتی‌گراد و میزان رطوبت قابل تحمل آن تا 90 درصد اعلام شده است.

حداکثر سرعت باد قابل تحمل نیز 200 کیلومتر بر ساعت ذکر شده است. بااین‌حال این عدد مربوط به خود مجموعه آنتن است و پایه، دکل و سازه نگهدارنده نیز باید متناسب با شرایط محل نصب طراحی شوند.

تنظیم لینک را با Signal تمام نکنید

بعد از نصب و Alignment اولیه، Signal Strength تنها یکی از پارامترهایی است که باید بررسی شود.

SNR، Noise Floor، نرخ Modulation، کیفیت لینک و Throughput واقعی می‌توانند اطلاعات بسیار بیشتری درباره عملکرد ارتباط ارائه دهند. یک Signal قوی در محیط پرنویز الزاماً به معنای یک لینک سریع و پایدار نیست.

در پروژه‌های مهم، انجام Site Survey قبل از نصب نیز کمک می‌کند وضعیت نویز، مسیر، ارتفاع و موانع احتمالی بهتر مشخص شود.

LOS و Fresnel؛ دو شرط مهم برای نتیجه بهتر

دو آنتن باید دید مستقیم مناسبی نسبت به یکدیگر داشته باشند، اما LOS به‌تنهایی کافی نیست. وضعیت Fresnel Zone نیز باید بررسی شود.

ساختمان، درخت، دکل یا عوارض زمین در محدوده Fresnel می‌توانند باعث افت کیفیت ارتباط شوند. این مسئله در لینک‌های حرفه‌ای و مسیرهای طولانی اهمیت بیشتری پیدا می‌کند.

HW5971-28.5D-HP کجا استفاده می‌شود؟

این مدل برای لینک‌های Point-to-Point، ارتباطات Backhaul و زیرساخت‌های وایرلس سازگار با محدوده 5.9 تا 7.1GHz قابل استفاده است.

ارتباط بین دو ساختمان، کارخانه و انبار، دفاتر مجزا، سایت‌های صنعتی و انتقال ترافیک شبکه از جمله کاربردهای قابل بررسی آن هستند. در صورت وجود Throughput کافی، لینک می‌تواند برای انتقال تصاویر دوربین‌های IP نیز استفاده شود.

انتخاب HW5971-28.5D-HP از نتورک شاپ

آنتن  HW5971-28.5D-HP با بهره 28.5dBi، دیش 52 سانتی‌متری، Dual Polarization و پوشش 5.9 تا 7.1GHz، گزینه‌ای تخصصی برای پروژه‌هایی است که به یک ارتباط جهت‌دار در این محدوده فرکانسی نیاز دارند.

پیش از خرید بهتر است فاصله، رادیوی مورد استفاده، وضعیت LOS و Fresnel، نویز محیط و ظرفیت موردنیاز بررسی شوند. در نتورک شاپ (فروشگاه شبکه هزاره) می‌توانید برای انتخاب آنتن، رادیو و تجهیزات متناسب با شرایط واقعی لینک از مشاوره تخصصی مجموعه استفاده کنید.
