ماژول میکروتیک R11e-LTE؛ افزودن اینترنت سیم‌کارتی به تجهیزات شبکه

وقتی مشکل از روتر نیست، از مسیر دسترسی است

در بسیاری از پروژه‌های شبکه، روتر موجود وظایف خود را به‌خوبی انجام می‌دهد؛ اما مسیر دسترسی به اینترنت محدود است. ممکن است اینترنت ثابت در دسترس نباشد، یک ارتباط پشتیبان موردنیاز باشد یا تجهیزات در موقعیتی نصب شوند که اتصال کابلی امکان‌پذیر نیست.

در چنین شرایطی، همیشه تعویض کل روتر بهترین راهکار نیست. ماژول میکروتیک R11e-LTE برای افزودن قابلیت ارتباط سلولی به تجهیزات سازگار طراحی شده است؛ قطعه‌ای کوچک که درون دستگاه میزبان نصب می‌شود و امکان استفاده از شبکه‌های موبایل را فراهم می‌کند.

این قطعه کوچک دقیقاً چه وظیفه‌ای دارد؟

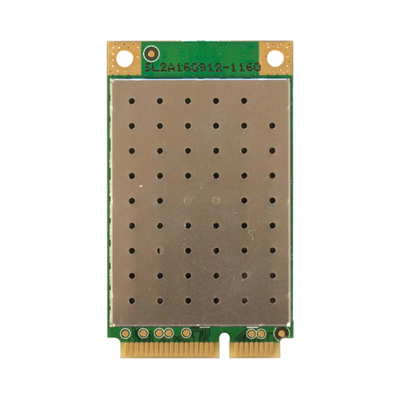

میکروتیک R11e-LTE یک مودم LTE با رابط MiniPCI-e است که ارتباط داده را از طریق شبکه اپراتور موبایل برقرار می‌کند.

این ماژول به‌تنهایی دارای پورت اترنت، پردازنده روتر مستقل، شبکه وای‌فای یا محفظه نصب بیرونی نیست. برای کارکرد کامل به دستگاه میزبانی نیاز دارد که از نظر سخت‌افزاری و نرم‌افزاری سازگار باشد.

پس از نصب ماژول، سیستم‌عامل RouterOS می‌تواند ارتباط LTE را شناسایی و مدیریت کند. مسیریابی، اشتراک‌گذاری اینترنت و تنظیمات امنیتی نیز توسط دستگاه میزبان انجام می‌شوند.

Cat4؛ سرعت قابل استفاده، بدون ادعای تجمیع فرکانس

ماژول R11e-LTE از LTE Category 4 پشتیبانی می‌کند. حداکثر سرعت اسمی دانلود آن 150 مگابیت بر ثانیه و آپلود آن 50 مگابیت بر ثانیه است.

این اعداد سقف نظری فناوری هستند و سرعت واقعی به اپراتور، کیفیت سیگنال، پهنای باند شبکه و شرایط محیط بستگی دارد.

برخلاف ماژول R11e-LTE6، این نسخه قابلیت Carrier Aggregation ندارد؛ بنابراین نباید آن را به‌عنوان مودم LTE Cat6 یا دارای تجمیع حامل معرفی کرد.

پشتیبانی از شبکه‌های 3G و 2G نیز برای ارتباط در محیط‌هایی که سرویس‌های قدیمی هنوز فعال هستند، در نظر گرفته شده است.

انتخاب باند مهم‌تر از عدد سرعت است

نسخه بین‌المللی R11e-LTE از باندهای FDD شماره 1، 2، 3، 7، 8 و 20 پشتیبانی می‌کند.

برای شبکه‌های TDD نیز باندهای 38 و 40 در فهرست سازنده قرار دارند.

این ترکیب امکان بررسی استفاده از ماژول در شبکه‌های اپراتوری مختلف را فراهم می‌کند؛ اما به معنی سازگاری قطعی با هر سیم‌کارت یا هر دکل مخابراتی نیست.

پیش از خرید باید باندهای واقعی اپراتور، منطقه نصب و نوع ارتباط موردنیاز بررسی شوند. همچنین نسخه بین‌المللی را نباید با R11e-LTE-US اشتباه گرفت؛ زیرا باندهای این دو محصول یکسان نیستند.

دو اتصال کوچک برای مسیر سیگنال

روی برد R11e-LTE دو کانکتور آنتن از نوع u.FL وجود دارد.

این اتصالات برای ارتباط با آنتن‌های سلولی سازگار دستگاه میزبان استفاده می‌شوند. انتخاب کابل، نوع آنتن و نحوه نصب آن‌ها می‌تواند تأثیر قابل‌توجهی بر کیفیت دریافت سیگنال داشته باشد.

خود ماژول دارای آنتن بیرونی آماده نصب نیست و بهره آنتن، عدد ثابتی برای این قطعه محسوب نمی‌شود؛ این مشخصه به آنتن انتخاب‌شده وابسته است.

به همین دلیل، در مشخصات فروشگاهی نباید برای R11e-LTE بهره آنتن فرضی درج کرد.

سازگاری سخت‌افزاری؛ مرحله‌ای که نباید نادیده گرفته شود

وجود شیار MiniPCI-e شرط مهم نصب است، اما تنها معیار سازگاری محسوب نمی‌شود.

میکروتیک استفاده از این ماژول را در تجهیزات سازگار دارای MiniPCI-e پیش‌بینی کرده و دو خانواده RB800 و RB4011 را از این قابلیت مستثنا کرده است.

تجهیزاتی مانند wAP R، بعضی مدل‌های LtAP و بردهای توسعه‌پذیر میکروتیک، بسته به مدل و شرایط نرم‌افزاری، می‌توانند میزبان مناسبی باشند.

قبل از نصب باید نسخه RouterOS، اتصالات آنتن، مسیر سیم‌کارت و توان تغذیه دستگاه بررسی شود.

داخل بسته‌بندی چه چیزی دریافت می‌کنیم؟

ماژول  R11e-LTE یک قطعه الکترونیکی قابل نصب روی برد است و در بسته‌بندی محافظ ضدالکتریسیته ساکن (ESD) ارائه می‌شود.

برخلاف روترهای کامل، نباید وجود آداپتور برق، انژکتور PoE، آنتن خارجی یا کابل شبکه را جزو اقلام همراه آن فرض کرد.

برای راه‌اندازی، دستگاه میزبان، آنتن و کابل ارتباطی سازگار و سیم‌کارت فعال موردنیاز هستند؛ این موارد بسته به پروژه باید جداگانه بررسی شوند.

هنگام نصب نیز رعایت اصول تخلیه الکتریسیته ساکن و اتصال صحیح کانکتورهای ظریف u.FL ضروری است.

جدول تصمیم‌گیری پیش از انتخاب R11e-LTE

انتخاب ماژول میکروتیک R11e-LTE به سازگاری تجهیزات، نوع ارتباط و نیازهای شبکه بستگی دارد. جدول زیر کاربردهای مناسب این ماژول و محدودیت‌های آن را برای تصمیم‌گیری دقیق‌تر بررسی می‌کند.

ارزش خرید؛ ارتقا به‌جای تعویض

ماژول میکروتیک R11e-LTE برای پروژه‌هایی ارزشمند است که تجهیزات موجود همچنان قابل استفاده‌اند و تنها به یک مسیر ارتباط سلولی نیاز دارند.

این محصول تولیدش متوقف شده و فناوری آن نسبت به مودم‌های جدیدتر محدودتر است. بنابراین قبل از انتخاب باید وضعیت موجودی، سلامت نمونه و نیاز واقعی به LTE Cat4 بررسی شود.

برای مشتریان نتورک شاپ، معیار اصلی خرید این ماژول نباید صرفاً سرعت 150 مگابیتی باشد؛ سازگاری با دستگاه میزبان و باندهای اپراتور، تعیین‌کننده‌تر هستند.
